? 電伴熱設計參數:
﹡ 管道維持溫度
﹡ 管道間歇最高溫度
﹡ 最高環境溫度
﹡ 最低環境溫度
﹡ 物料所允許最高溫度
﹡ 保溫材料型號
﹡ 保溫材料厚度
﹡ 管道直徑
﹡ 管道長度
﹡ 支架間隔
﹡ 閥門數量
﹡ 管道的危險區域
﹡ 配電系統及開關容量要求
電伴熱設計-管線熱損失計算及伴熱線選型:
?管線熱損失的計算:
﹡第一步:計算溫差,用如下公式:△T=TM-TA(TM維持溫度,TA最低環境溫度)
﹡第二步:由計算手冊查出熱量損失值。(如在室內,將熱損值乘0.9)
﹡第三步:保溫類型的補償
從設計手冊查得管道保溫系數,乘以第二步計算的管道熱損值,得到每米管道真正的散熱量,伴熱的目的就是補償該散熱量。

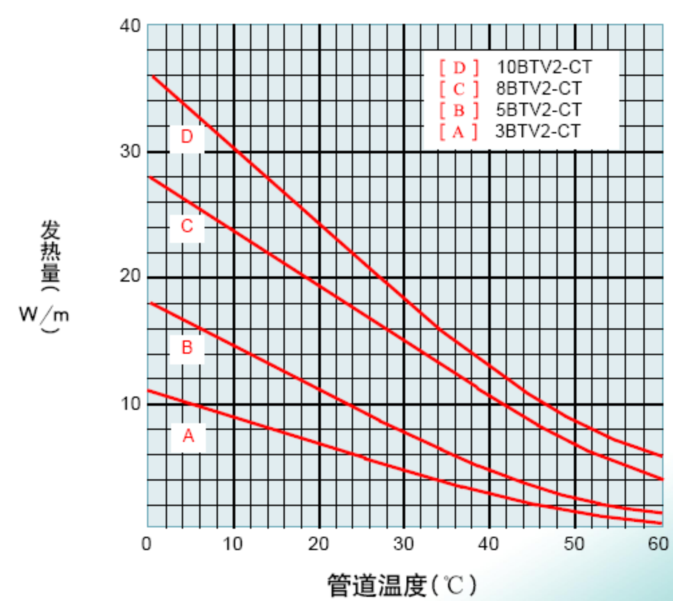

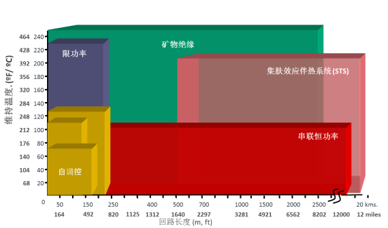

? 伴熱線的選型:
﹡要求伴熱線在維持溫度下的輸出功率不低于熱損失;
﹡伴熱線的最高暴露溫度要適應管線的間歇最高溫度。
? 伴熱電纜長度計算
﹡計算伴熱管道所需伴熱線的長度
﹡計算伴熱閥門所需伴熱線的數量
﹡計算伴熱管道支架所需伴熱線的數量
﹡計算伴熱接線盒安裝所需伴熱線余量
﹡匯總全部所需的伴熱線的余量
